- 产品描述
-
- 商品名称: 水幕喷头ZSTMA
- 商品编号: ZSTMA

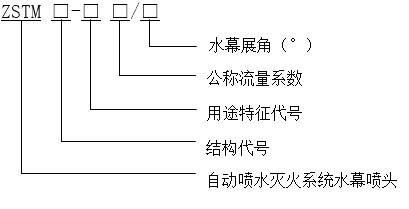

一、型号编制：
1.结构代号：
代号A：表示水幕倾角为0°。
代号B：表示水幕倾角为90°，且只有一个出水口。
代号C：表示水幕倾角为90°，且有两个出水口。
代号D：表示水幕倾角非0°或90°。
2.用途特征代号：
代号G：表示仅适用于防火分隔用水幕喷头。
代号L：表示仅适用于防护冷却用水幕喷头。
代号T：表示同时适用于防火分隔和防护冷却的通用型水幕喷头。
示例1.ZSTM A-T40/120表示A型、通用型、公称流量系数为40，水幕展角为120°的水幕喷头。
2.ZSTM D-L60/150表示D型、防护冷却用、公称流量系数为60，水幕展角为150°的水幕喷头。
二、执行标准：GB5135.13-2006《自动喷水灭火系统 第13部份：水幕喷头》
三、技术参数：
型号规格
流量特性系数K
水幕倾角
水幕展角
结构形式
接口螺纹
公称通径
最小工作压力（MPa）
ZSTM B-T3/120
3
90º
120º
单隙式
R1/2
DN15
0.10
ZSTM B-T5/120
5
90º
120º
单隙式
R1/2
DN15
0.10
ZSTM B-T8/120
8
90º
120º
单隙式
R1/2
DN15
0.10
ZSTM B-T15/120
15
90º
120º
单隙式
R1/2
DN15
0.10
ZSTM B-T20/120
20
90º
120º
单隙式
R1/2
DN15
0.10
ZSTM B-T30/120
30
90º
120º
单隙式
R3/4
DN20
0.10
ZSTM B-T35/120
35
90º
120º
单隙式
R3/4
DN20
0.10
ZSTM B-T40/120
40
90º
120º
单隙式
R3/4
DN20
0.10
ZSTM B-T52/120
52
90º
120º
单隙式
R3/4
DN20
0.10
四、适用场所：主要安装于舞台口、门窗、孔洞口以及檐口用来阻火、隔断火源，也可与防火门、防火卷帘、防火幕布配合使用，通过冷却，以增加其耐火性能，还可单独作为防火分区代替防火分隔设施。
